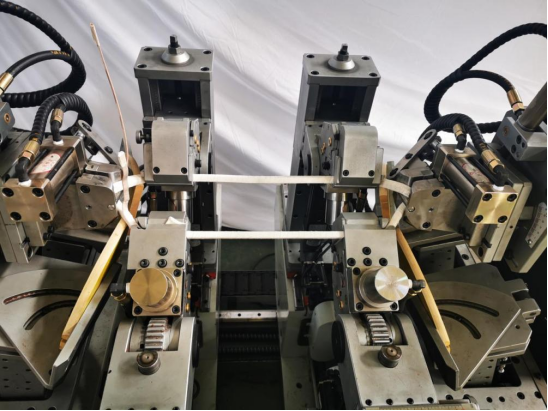

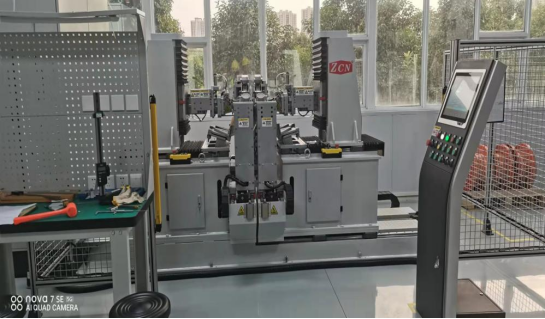

ZCN091EG-1500全自动数控四臂定子线圈伺服涨型机

发布时间:2023-07-19浏览次数:598
  • ZCN091EG-1500全自动数控四臂定子线圈伺服涨型机
  • ZCN091EG-1500全自动数控四臂定子线圈伺服涨型机
  • ZCN091EG-1500全自动数控四臂定子线圈伺服涨型机

1设备控制系统人机界面将线圈成型参数输入,通过PLC进行编程,人工装好绕制成型的线圈后,通过启动按钮,设备便能自动控制鼻部夹钳、直线部夹钳、涨形臂和斜边的成形位置自动运行,设备可按程序顺次自动完成圈式线圈的直线部分的长度与角度和端部顶弧及鼻高的自动运行过程。

2线圈涨型完毕,夹具自动放松,人工取下线圈,设备状态自动复位。

3采用数控伺服电机,控制拉线圈跨距及线圈角度,在触摸屏上进行调整。对线圈回弹问题有很方便的解决手段

4设备具有自动定距及对中功能,确保线圈满足设计要求。

5设备端部顶弧系统采用多板拼接式,拼出不同弧形以保证不同规格线圈端部涨型要求。

6设备夹钳可调0-140°角度,直线边与端部转角不鼓包、不下凹,且夹钳在涨型过程中锁紧不窜动,确保与线圈之间没有磨损。

7有故障报警提示系统和必要的保护停机功能。
