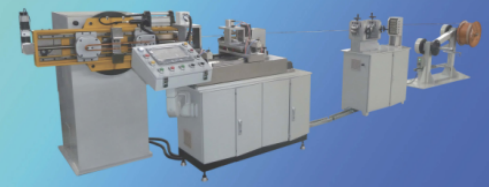

ZCN08AATZ-800-2 牵引电机线圈全自动数控绕线成套设备

技术参数∶

1、本设备可完成牵引电机线圈的全自动绕线、自动上线、计数、自动剪切等工作。只需线盘装夹后启动按钮，设备便能自动按参数来完成线圈的绕制，绕线完成后线圈自动放松，设备状态复位；

2、采用全数字伺服控制方式，所有参数通过触屏输入、调整、保存；

3、绕线可单根或多根并绕，最大绕线数2根并绕，放线采用恒张力张紧导线；

4、线圈梭型长度380~800mm，T型最大160mm；

5、线圈梭心直径10，20，30mm（鼻销半径R5.R10，R15）；

6、线圈截面积：高度16-50mm，宽度5~15mm，线规：导线厚1-5mm；导线宽2.5~15mm，每根线拉力0~60公斤可调，电磁线盘最重200KG；

7、绕线后尺寸精度：±0.5mm，具有计数功能：最大记载匝数为999；

8、主轴转速（无级调速）：0~40rpm，主轴最大载荷：400kg。
