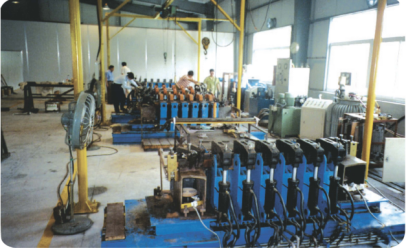

ZCN070S-(2000,9头/3000,14头)水发线棒多头液压成型热压机

发布时间:2023-07-20浏览次数:450
  • ZCN070S-(2000,9头/3000,14头)水发线棒多头液压成型热压机
  • ZCN070S-(2000,9头/3000,14头)水发线棒多头液压成型热压机

一、设备技术参数

1、液压泵站一件,油压:1~20MPa,功率:7.5千瓦

2、压头架每台(9件、14件),有水平压头一个,水平压头最大压力10吨,垂直压力一个,垂直压力最大7.33、直线(1~2米、1~3米),无级可调,压头距离:180~230mm

4、多头压机采用预压油路,1~1.5MPa可调,5~15分钟时间可调,到点自动加压

5、多头液压机电控箱一件,有点动与自动操纵系统

6、多头液压机通用,可放不同双根线棒模具

二、模具

水发线棒垫压模具上、下层各一副,一副模具可压二根上层线棒,另一副可压二根下层线棒。

1、模具直线部分压紧油缸在多头压机上,端部压紧油缸装在模具上

2、在模具上放上簿垫片,即可压匝间固化,有成套匝间固化压条

3、在模具上可压模压胶化,有成套的胶化压条

4、线模公差:直线±0.10mm,端部±0.125mm,按来图设计制作


三、大电流内加热设备

1、一套加热设备,加热二套模具,4根线棒

2、采用磁性变压器,及可控硅自动调温自控系统,温度控制精度小于±2.5℃

3、包含全部大电流铜牌,测温元件等,全部成套加热设备
