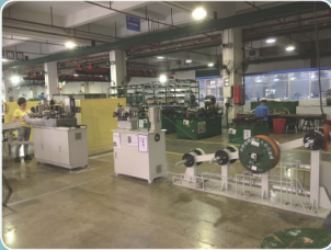

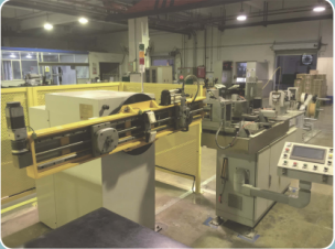

ZCN08AATZ-2200数控切断拖动恒涨力自动绕线成套设备

技术参数∶

1、采用全数字伺服控制方式，所有参数通过触摸屏输入、调整、保存；

2、绕线可单根或多根并绕，最大绕线数8根并绕；具有换位功能；

3、实现自动绕线∶ 自动上线、计数、自动剪切，绕制过程有手动、自动、暂停、紧急关机等功能；

4、放线采用恒张力张紧导线，能实现放线张力的任意设定并自动控制，传感器自动测量并反馈调整张力，在绕制过程中导线拉力始终保持恒定。每根线拉力0-60公斤可调，电磁线盘最重200KG；

5、只需线盘装夹后启动按钮，设备便能自动按参数完成线圈的绕制，绕线自动完成后，线圈自动松开，设备状态复位；

6、送料长度准确，故障报警并自动停机，运行平稳、噪音小等；

7、线圈梭心距∶400-2200mm，线圈最大长度2330mm，线圈最小长度500mm；

8、线圈梭心直径：10，20，30mm（鼻销半径R5，R10，R15）；

9、线圈截面积∶高度16~65mm，宽度5~15mm；

10、线规∶导线厚1~8mm，导线宽2.5~15mm；

11、导线留头长度100~1100mm；机头中心离地高度∶1350mm∶

12、绕线后尺寸精度∶±0.5mm，具有计数功能∶最大记载匝数为999；

13、主轴转速（无级调速）∶0~16rpm，主轴最大载荷∶1000kg；

14、绕线机所能拉动的最大拉力为600kg，扭距（16转/分）6000Nm，主轴有刹车，定位准确。
