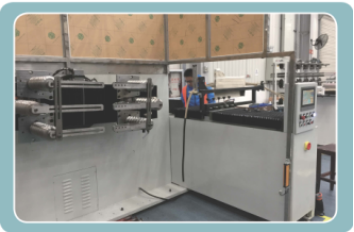

ZCN089 全自动模具数控园散线绕线成套设备

技术参数∶

1、采用数字控制，线圈主要工艺参数通过触屏设置、更改并保存；

2、自动组合可调绕线模，不同规格尺寸的线圈绕制，只需按图纸更改触屏参数实现，按设定自动跳槽；

3、具有手动自动两种控制形式，线圈装卸方便快捷；

4、导线集束机构具有张力控制系统，保障导线的集束及张力控制，实现绕制过程恒张力，气压：0.1~0.6MPa；

5、具有断线、任意线股缺料自动报警，故障自动报警并停机功能；

6、线规：φ0.8-2.6mm，最大并绕根数：20/40/60，导线留头长度100-1100mm；

7、绕线机变频速度可调5-50r/min，变频调速，绕线机具有计数功能：最大记载匝数为999，自动停车；

8、绕线机最大扭距6000NM.主轴有刹车，定位准确。绕线机机头最大承载：700kg；

9、全自动绕线模具开档：梭型开档W：120~550mm可调，直线长度L：250~800mm可调，A长度：45~320mm可分别调整长度。梭型长度L+2A：340-1450mm可调；

10、全自动导向排线装置移动距离∶0~600mm。
